Comment mesurer l'épaisseur des feuilles produites par une machine à extrusion de feuilles?

La mesure de l'épaisseur des feuilles produites par une machine à extrusion de feuilles est un aspect essentiel de l'assurance de la qualité et de la cohérence du produit. En tant que fournisseur de machines d'extrusion de feuille, nous comprenons l'importance d'une mesure précise de l'épaisseur dans le processus de fabrication. Dans cet article de blog, nous explorerons diverses méthodes et techniques pour mesurer l'épaisseur des feuilles, ainsi que l'importance d'une mesure précise de la production de feuilles de haute qualité.

Importance de la mesure d'épaisseur

L'épaisseur d'une feuille est une propriété fondamentale qui affecte directement ses performances et ses fonctionnalités. Dans les secteurs tels que l'emballage, la construction, l'automobile et l'électronique, l'épaisseur des feuilles peut avoir un impact significatif sur l'application d'utilisation finale. Par exemple, dans les applications d'emballage, l'épaisseur d'une feuille en plastique peut déterminer sa résistance, ses propriétés de barrière et sa durabilité. Dans la construction, l'épaisseur des panneaux composites en plastique en aluminium ou des planches creux en plastique peut affecter leur intégrité structurelle et leur capacité de charge. Par conséquent, une mesure d'épaisseur précise est essentielle pour garantir que les feuilles répondent aux spécifications et aux normes requises.

Facteurs affectant l'épaisseur de la feuille

Avant de plonger dans les méthodes de mesure, il est important de comprendre les facteurs qui peuvent affecter l'épaisseur des feuilles produites par une machine à extrusion de feuilles. Ces facteurs comprennent:

• Paramètres du processus d'extrusion:Les paramètres du processus d'extrusion, tels que la vitesse de vis, la température, la pression et l'espace de matrice, peuvent avoir un impact significatif sur l'épaisseur de la feuille extrudée. Toutes les fluctuations ou variations de ces paramètres peuvent entraîner une épaisseur de feuille incohérente.
• Propriétés des matériaux:Les propriétés de la matière première, telles que la viscosité, l'indice de flux de fusion et la densité, peuvent également affecter l'épaisseur de la feuille. Différents matériaux peuvent nécessiter différents paramètres de processus d'extrusion pour atteindre l'épaisseur souhaitée.
• Usure de machine:Au fil du temps, les composants de la machine d'extrusion en feuille, tels que la vis, le baril et la mort, peuvent ressentir l'usure. Cela peut entraîner des changements dans le processus d'extrusion et entraîner des variations d'épaisseur de feuille.
• Conditions environnementales:Les conditions environnementales, telles que la température et l'humidité, peuvent également affecter l'épaisseur de la feuille. Par exemple, les changements de température peuvent provoquer une expansion ou un contrat du matériau, entraînant des variations d'épaisseur.

Méthodes de mesure

Il existe plusieurs méthodes disponibles pour mesurer l'épaisseur des feuilles produites par une machine à extrusion de feuilles. Ces méthodes peuvent être largement classées en méthodes de mesure de contact et sans contact.

Méthodes de mesure de contact

Les méthodes de mesure de contact impliquent de toucher physiquement la feuille avec un dispositif de mesure pour déterminer son épaisseur. Certaines méthodes de mesure de contact courantes comprennent:

• Micromètres:Les micromètres sont des instruments de mesure de précision qui peuvent être utilisés pour mesurer l'épaisseur des feuilles à haute précision. Ils se composent généralement d'un mécanisme de vis calibré qui permet une mesure précise de petites distances. Les micromètres sont disponibles en différents types, tels que les micromètres extérieurs, les micromètres intérieurs et les micromètres en profondeur.
• Étriers:Les étriers sont un autre outil de mesure de contact couramment utilisé. Ils peuvent être utilisés pour mesurer l'épaisseur des feuilles en plaçant les mâchoires de l'étrier de chaque côté de la feuille et en lisant la mesure sur l'échelle. Des étriers sont disponibles dans les versions manuelles et numériques.
• Garges d'épaisseur:Les jauges d'épaisseur sont des dispositifs de mesure spécialisés conçus spécifiquement pour mesurer l'épaisseur des feuilles. Ils se composent généralement d'une sonde ou d'un capteur qui est placé sur la surface de la feuille, et l'épaisseur est affichée sur un écran numérique ou analogique. Des jauges d'épaisseur peuvent être utilisées pour mesurer l'épaisseur d'une large gamme de matériaux, y compris les plastiques, les métaux et les composites.

Méthodes de mesure sans contact

Les méthodes de mesure sans contact ne nécessitent pas de contact physique avec la feuille et conviennent donc à la mesure de l'épaisseur des matériaux délicats ou sensibles. Certaines méthodes de mesure courantes sans contact comprennent:

• Analyse laser:Le balayage laser est une méthode de mesure sans contact qui utilise un faisceau laser pour mesurer la distance entre le capteur et la surface de la feuille. En balayant le faisceau laser sur la surface de la feuille, l'épaisseur de la feuille peut être déterminée. Les systèmes de balayage laser sont très précis et peuvent fournir des profils d'épaisseur détaillés de la feuille.
• Mesure à ultrasons:La mesure à ultrasons est une autre méthode de mesure sans contact qui utilise des ondes ultrasoniques pour mesurer l'épaisseur de la feuille. Les ondes à ultrasons sont transmises à travers la feuille et le temps pris pour que les vagues parcourent la feuille est mesurée. Sur la base de la vitesse du son dans le matériau, l'épaisseur de la feuille peut être calculée. Les systèmes de mesure à ultrasons conviennent à la mesure de l'épaisseur des matériaux opaques ou translucides.
• Mesure des rayons X:La mesure des rayons X est une méthode de mesure sans contact qui utilise des rayons X pour pénétrer la feuille et mesurer son épaisseur. Les rayons X sont absorbés par le matériau et la quantité d'absorption est proportionnelle à l'épaisseur de la feuille. Les systèmes de mesure des rayons X sont très précis et peuvent être utilisés pour mesurer l'épaisseur d'un large éventail de matériaux, y compris les métaux, les plastiques et les composites.

Sélection de la bonne méthode de mesure

Le choix de la méthode de mesure dépend de plusieurs facteurs, notamment le type de matériau, la précision requise, la vitesse de production et le coût. Lors de la sélection d'une méthode de mesure, il est important de considérer ce qui suit:

• Propriétés des matériaux:Les propriétés du matériau, telles que la transparence, la densité et la plage d'épaisseur, peuvent affecter le choix de la méthode de mesure. Par exemple, le balayage laser peut ne pas convenir à la mesure de l'épaisseur des matériaux opaques, tandis que la mesure ultrasonique peut être plus appropriée.
• Précision requise:La précision requise de la mesure dépend de l'application et des spécifications du produit. Pour les applications de haute précision, comme dans l'industrie de l'électronique, une méthode de mesure plus précise, telle que le balayage au laser ou la mesure des rayons X, peut être nécessaire.
• Vitesse de production:La vitesse de production de la machine d'extrusion de feuilles peut également affecter le choix de la méthode de mesure. Pour les lignes de production à grande vitesse, une méthode de mesure rapide et fiable, telle que la mesure sans contact, peut être préférée.
• Coût:Le coût de l'équipement de mesure et les coûts de maintenance et d'exploitation associés doivent également être pris en compte. Certaines méthodes de mesure, telles que la mesure des rayons X, peuvent être coûteuses, tandis que d'autres, comme les étriers, sont relativement peu coûteuses.

Contrôle de la qualité et optimisation des processus

La mesure précise de l'épaisseur est non seulement importante pour assurer la qualité du produit mais aussi pour l'optimisation des processus. En surveillant l'épaisseur de la feuille pendant le processus d'extrusion, tous les écarts ou variations peuvent être détectés tôt et des mesures correctives peuvent être prises pour maintenir l'épaisseur souhaitée. Cela peut aider à réduire les déchets, à améliorer la productivité et à améliorer la qualité globale des feuilles extrudées.

En plus de la mesure de l'épaisseur, d'autres paramètres de contrôle de la qualité, tels que la largeur, la planéité et la finition de surface, doivent également être surveillés pour assurer la qualité globale des feuilles. En mettant en œuvre un système complet de contrôle de la qualité, les fabricants peuvent s'assurer que leurs produits répondent aux spécifications et normes requises.

Conclusion

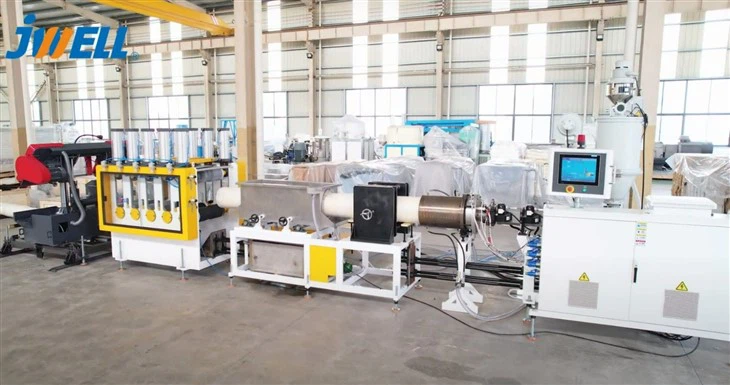

La mesure de l'épaisseur des feuilles produites par une machine à extrusion de feuilles est un aspect essentiel de l'assurance de la qualité et de la cohérence du produit. En comprenant les facteurs qui affectent l'épaisseur des feuilles et la sélection de la bonne méthode de mesure, les fabricants peuvent s'assurer que leurs produits répondent aux spécifications et aux normes requises. En tant que fournisseur de machines à extrusion de feuille, nous offrons une large gamme dePEEK / PPS / PSU / PETP / HDPE / PP / ABS / PA Ingénierie de ligne d'extrusion en plastique,Ligne d'extrusion de panneaux composites en plastique en aluminium, etLigne d'extrusion de planche creuse en plastique PP / PEqui sont conçus pour produire des feuilles de haute qualité avec une épaisseur constante. Si vous souhaitez en savoir plus sur nos machines d'extrusion de feuilles ou si vous avez des questions sur la mesure d'épaisseur, veuillez nous contacter pour discuter de vos exigences spécifiques.

Références

• "Technologie d'extrusion en plastique" par Christopher Rauwendaal
• "Handbook of Plastic Extrusion Technology" par Hanser Publishers
• "Techniques de mesure pour le traitement des plastiques" par Society of Plastics Engineers
